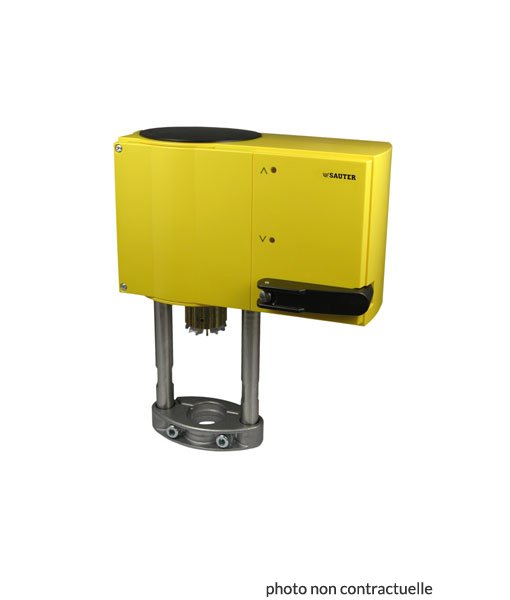

Sauter Servomoteur AVF234SF132

Description

Sauter Servomoteur SUT avec rappelr par ressort AVF234SF132

Caractéristiques

• Actionnement des vannes 2 et 3 voies des séries VQD/BQD, VQE/BQE, VUG/BUG, VUP,VUS/BUS et V6R/B6R.

Pour régulateurs avec sortie à commutation (2 et 3 points) ou sortie continue (0…10 V, 4…20 mA)

• Le ressort de rappel se remet en position de fin de course en cas de coupure/interruption de la tension d’alimentation ou lorsqu’un régulateur de limitation est déclenché
• Moteur pas à pas avec électronique de commande SAUTER Universal Technology (SUT) et déconnexion électronique par détection de force
• Le montage sur la vanne est facile ; l’accouplement avec la tige de la vanne s’effectue automatiquement dès l’activation de la tension de commande (système breveté)
• Détection automatique du signal de commande appliqué (continu ou par commutation), signalisation par 2 voyants LED
• Commutateur de codage pour sélectionner la courbe caractéristique et le temps de course
• Type de courbe caractéristique (linéaire/quadratique/exponentielle) réglable sur le servomoteur
• Adaptation autonome à la course de la vanne (course de la vanne min. 8 mm, course de la vanne max. 49 mm). La course mesurée reste enregistrée, même en cas d’absence de tension
• Le sens de commande peut être sélectionné via les bornes à vis du raccordement électrique
• Manivelle pour réglage manuel externe avec coupure du moteur et servant à déclencher une réinitialisation
• Peut être monté sur des vannes d’un autre fabricant grâce aux nombreux adaptateurs disponibles
• Tension d’alimentation 230 V avec module ou raccordement direct pour 24V~ ou 24V=, commande continue admise également pour 230 V
• Train d’engrenages en acier fritté exempt de maintenance, plaque d’engrenage en acier
• Blocressort et colonne de montage en acier inoxydable, étrier de fixation en alliage léger moulé destiné à être monté sur la vanne
• Raccordements électriques (max. 2,5 mm²) équipés de bornes à vis
• Trois passecâbles amovibles pour M20 × 1,5 (2×) et M16 × 1,5
• Montage debout, de la verticale à l’horizontale, non suspendu
